LOCUS GEAR 超轻登山杖 维修小记
作者:阿迪
LOCUS GEAR 是日本知名的轻量化装备品牌,旗下的帐篷非常有名,当然他家的超轻登山杖也有不少用户,油管上美国小哥的开箱视频是我第一次见到他家的超轻杖,尤其是手柄的设计印象深刻。

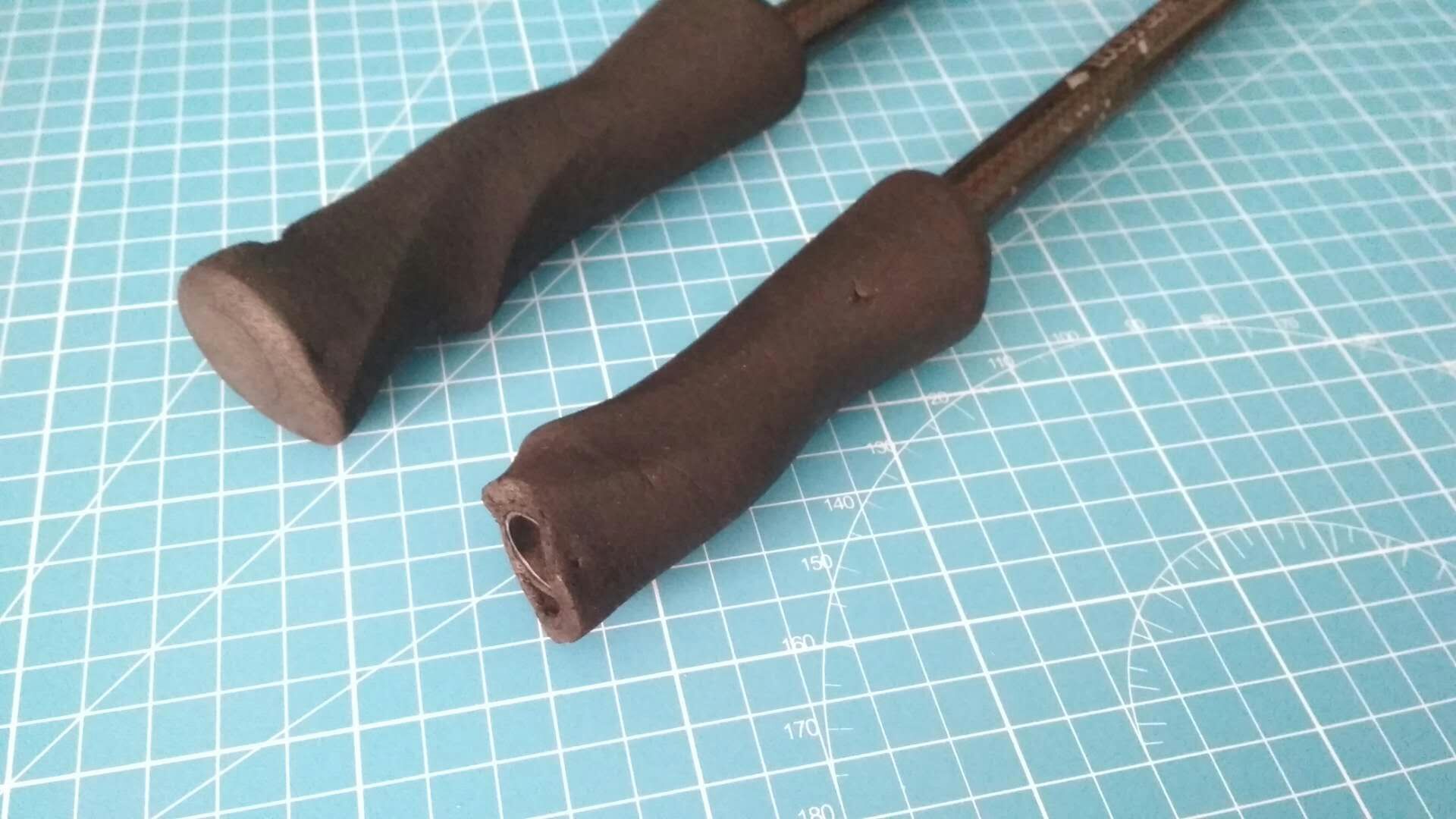

收到顺丰快递之后迫不及待的打开包装,两支折损的LOCUS GEAR超轻登山杖就这样赤裸裸的躺在了我的面前,和以往常见的损坏不同,这两支杖的损坏位置在“手柄”。

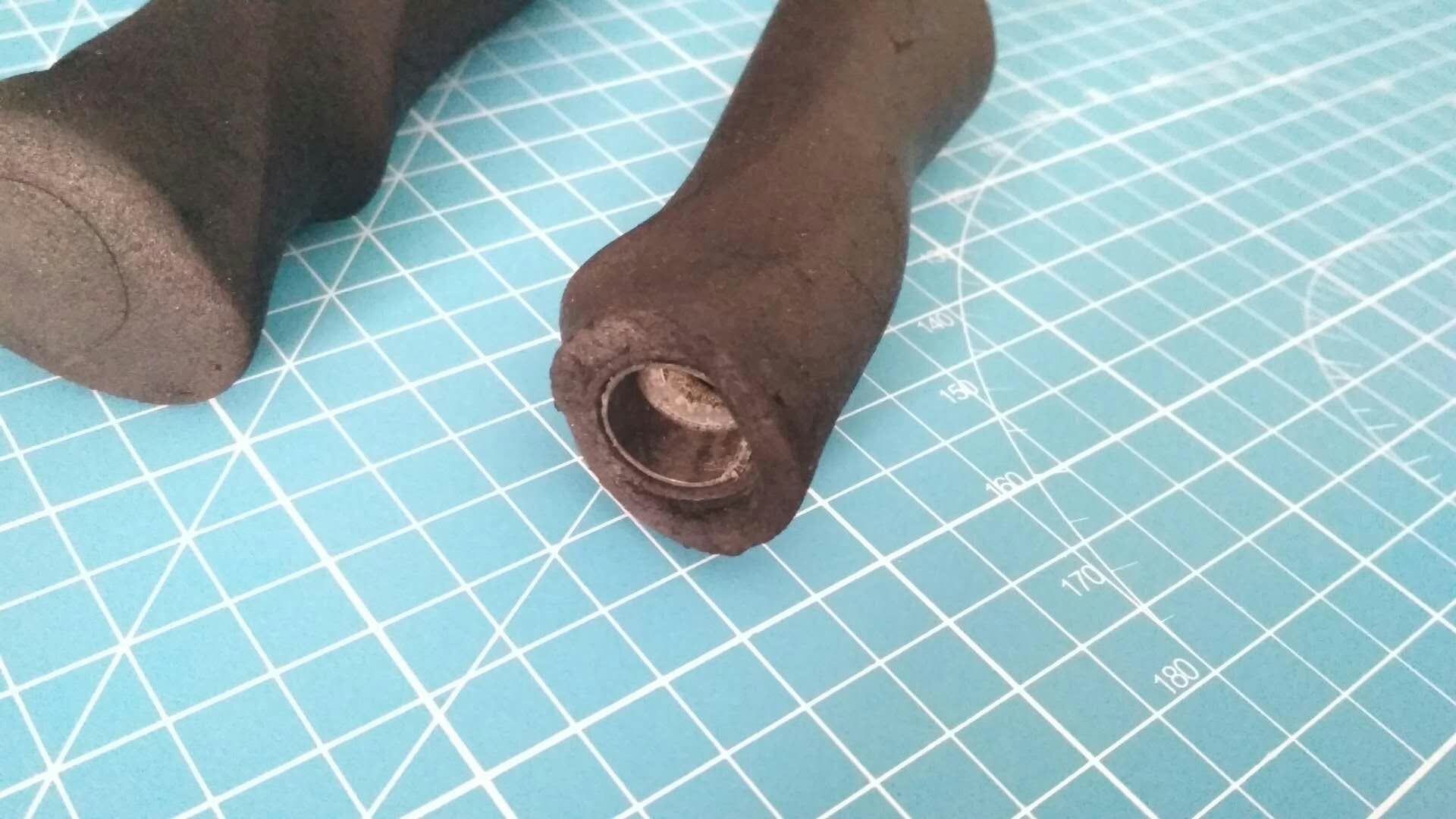

一支的腕带脱落,一支的顶部完全折断,下图可以看到顶部折断的这支的内部情况,可以推断内部有零件崩裂,如下图 :

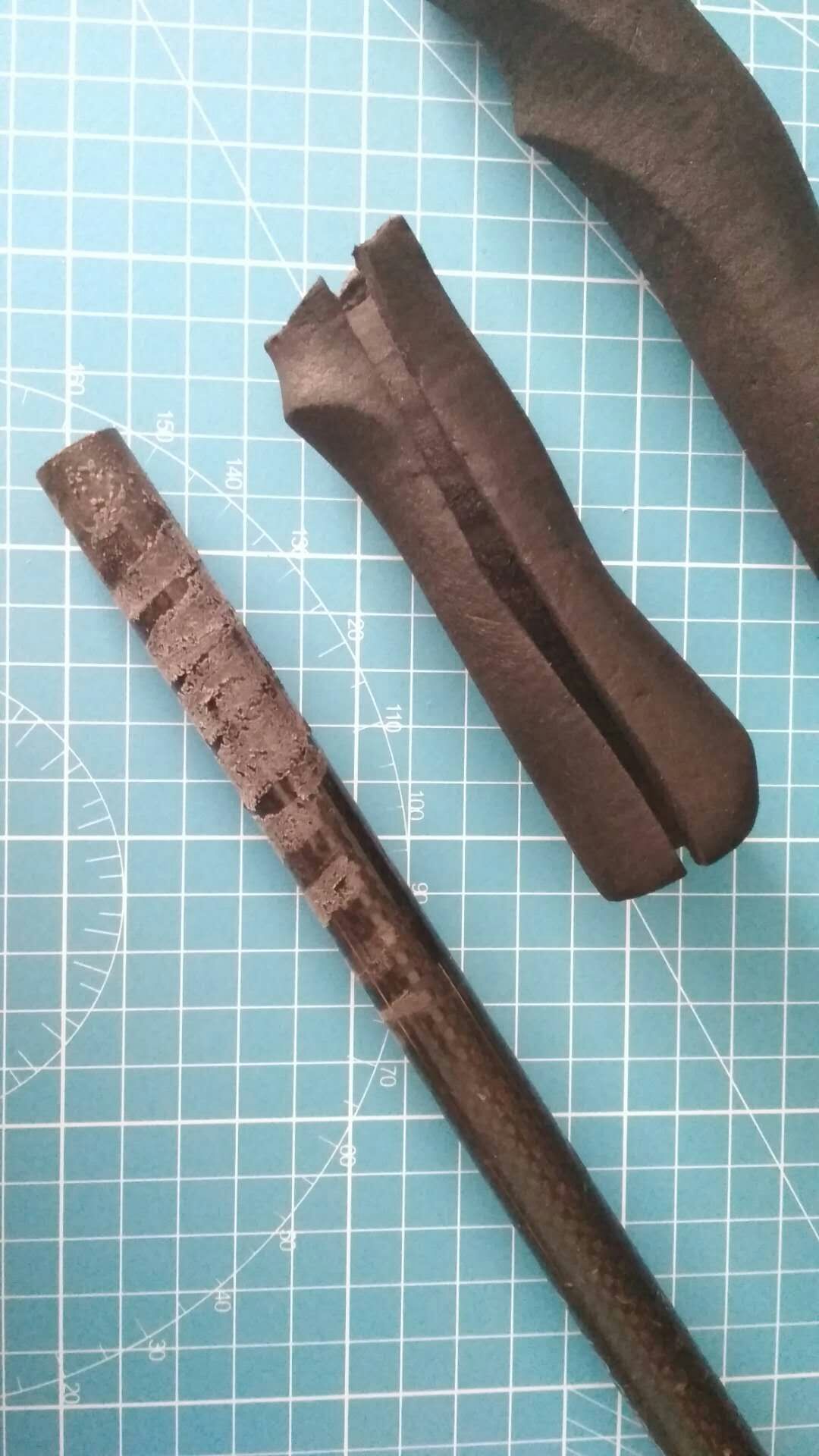

在征得棍主同意后,直接打开手柄,可以看到手柄内部的胶水痕迹:

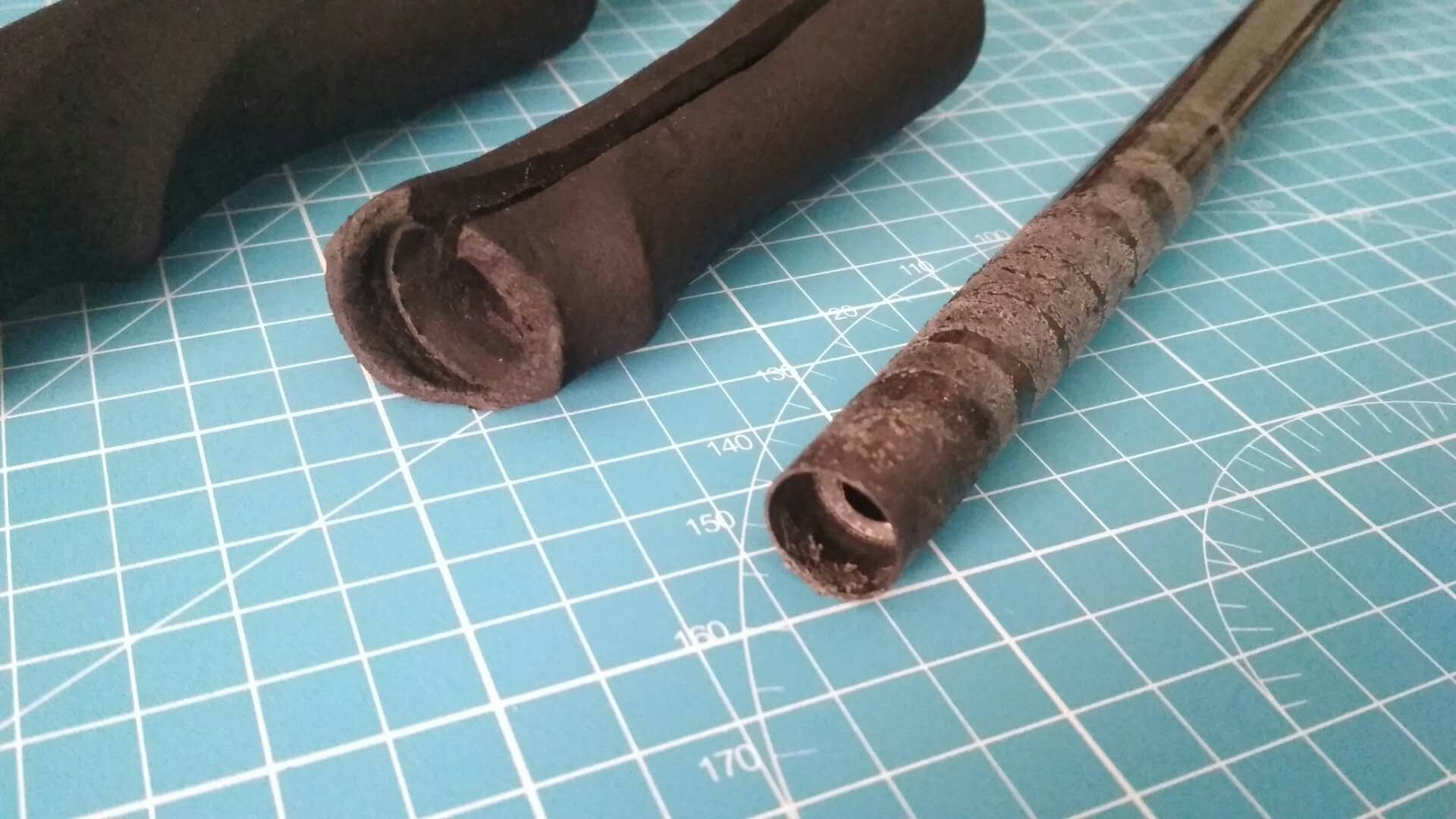

换个角度看的更清楚一些:



到这里就可以做一些简单的测量,这支折损的手柄事实上手柄位置的碳纤维管并没有断,而是垂直裂开了,结合腕带脱落的情况,基本上可以判断是材料的强度问题。 我量了一下这个位置的管壁厚度只有0.6MM,  小伙伴可以自行比划一下这个厚度 的实际概念。

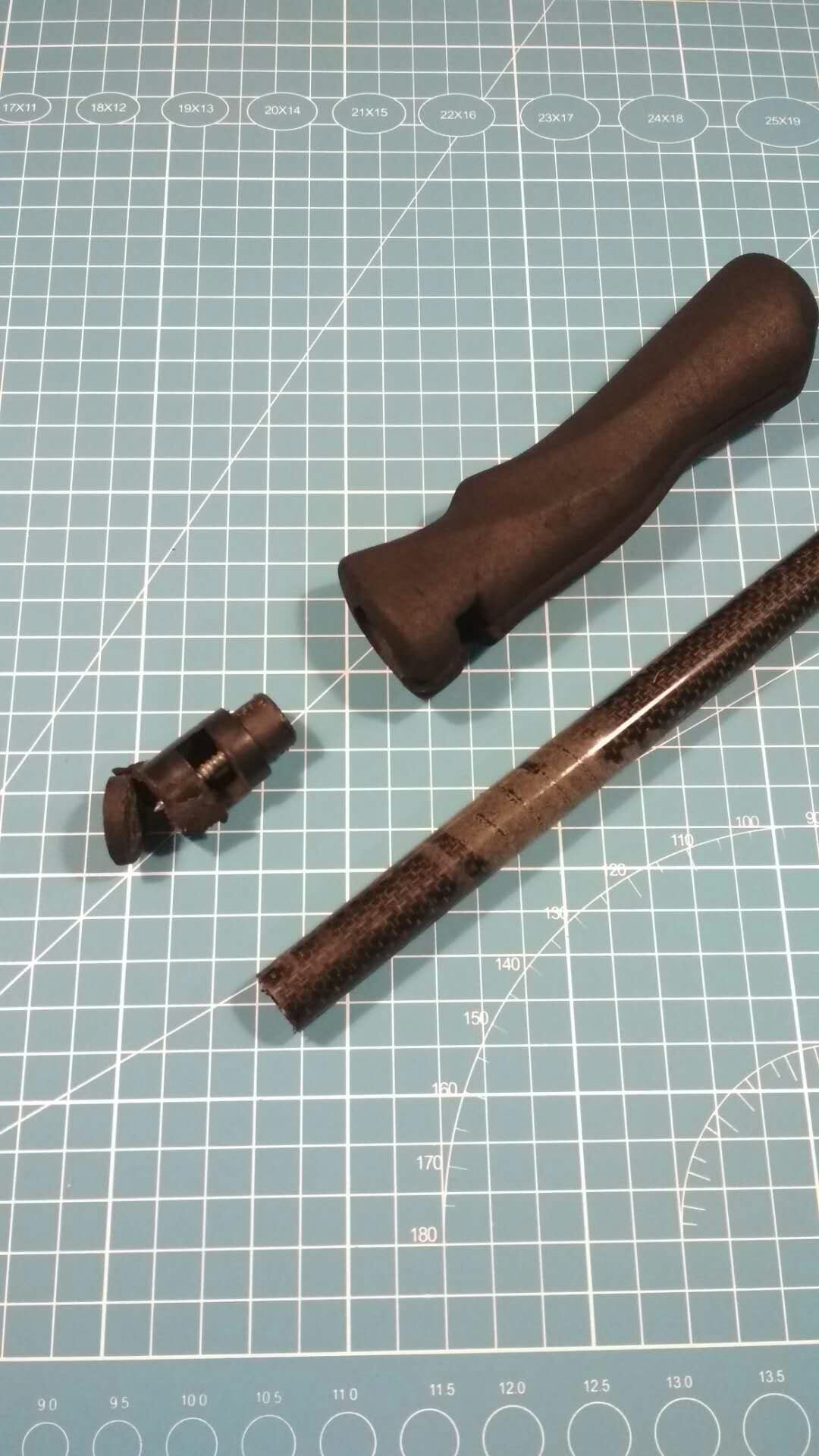

另外一支的手柄处基本完好但是腕带脱落,打开之后可以看见全部的零件:

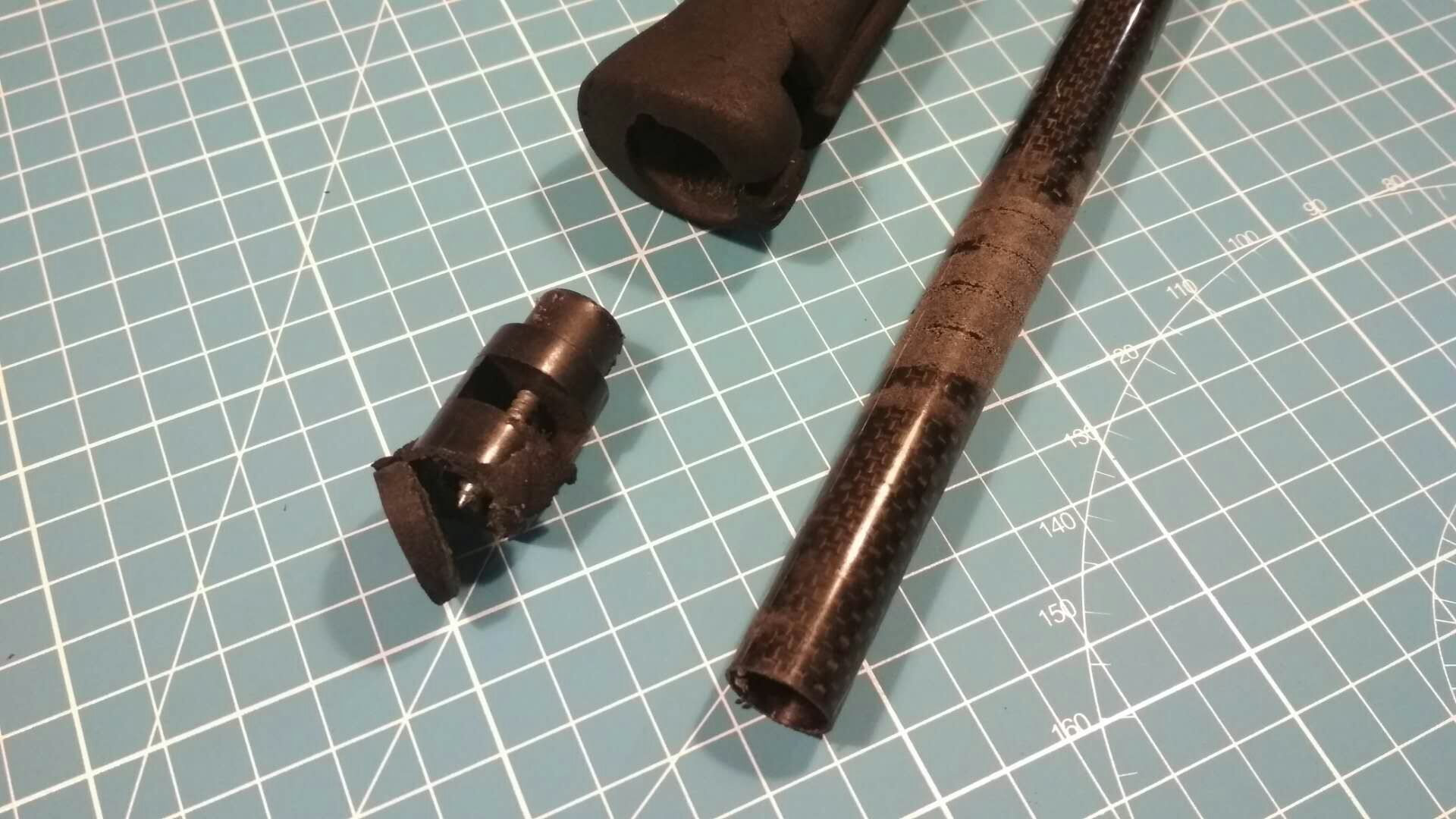

最关键的腕带和顶部的连接件是这样:



整个结构十分清晰,接下来的维修就非常的简单,因为棍主对腕带要求不高 ,直接取消腕带后套入蜻蜓的骚红色手柄即可。不过这里有个细节就是因为管口处有垂直 的裂纹,所以阿迪在管口处铆进一个两厘米高度的碳管并用胶水粘住,这样做的目的:

一来可以安装蜻蜓的顶盖
二来可以让管子的顶部有一个支撑结构

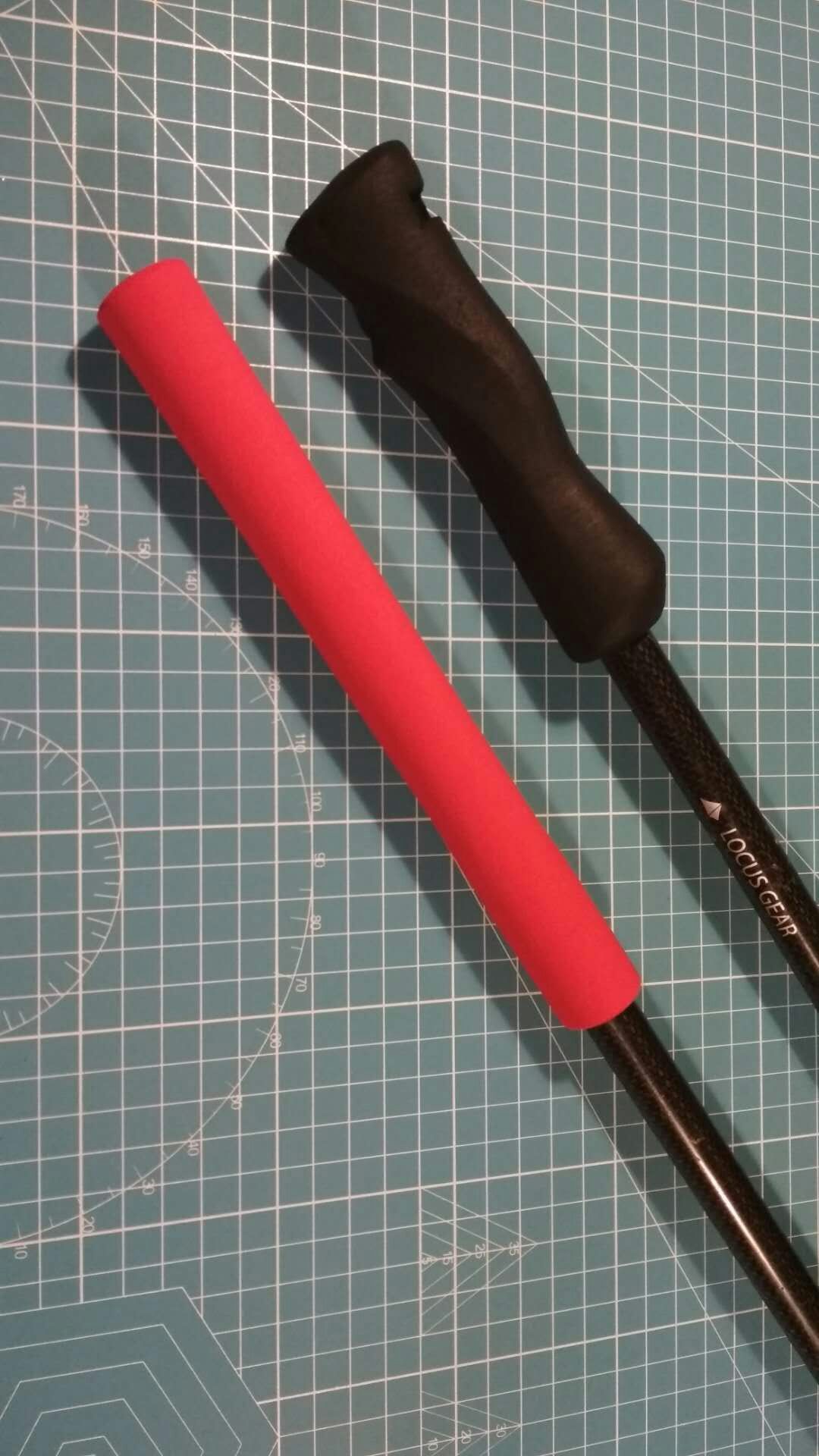

修复之后的LOCUS GEAR超轻杖是这个样子 :




维修小记

1.

虽然阿迪和LOCUS GEAR的设计师并不认识,但是从这支登山杖可以看出我们两的设计思路几乎是完全一致,为了达到轻量化 的目标同时保证杖体强度 ,都采用了尺寸和壁厚的逆向变化,只是LOCUS GEAR的设计师在壁厚的选择上更为激进, 这也是 导致这种不寻常故障的主要原因。MGL 蜻蜓一代杖把重量推进到了95克以内,而从蜻蜓第二代杖开始,杖的强度已经是主要目标,已经上市的蜻蜓三代杖的强度进一步提高,而国内一些厂商还在试图用量贩式碳纤维通过降低材料的强度去突破100克的超轻量化门槛,这种 意识上的落后才是国产户外装备的短板。

2.

从阿迪这些年的经验来看,登山杖最容易出问题的地方几乎都是最下面那节,主要问题不外乎折断,开裂,脱落。 而登山杖的手柄传统上是用塑料做成,虽然不是一体式的但是强度足够,随着轻量化 的 潮流到来, 发泡 手柄逐渐成为主流,但是发泡 手柄 的强度肯定无法和尼龙相比,这种情况下阿迪认为手柄应该也列为易损件和杖尖一样都应该能快速更换或者便于维修。
